Inžinerijos meistriškumas: hidraulinių vožtuvų blokų principų supratimas

Skysčio galios srityje hidraulinio vožtuvo blokas yra smegenys, valdančios hidraulinio skysčio slėgį, srautą ir krypties valdymą, kad pavara būtų tinkamai perkelta į norimą padėtį, kaip nurodyta programoje.

1. Klasifikacija ir funkcionalumas

Hidraulinius valdymo vožtuvus galima iš esmės suskirstyti į tris valdymo vožtuvų tipus: kryptinius valdymo vožtuvus, slėgio reguliavimo vožtuvus, srauto reguliavimo vožtuvus. Jie savo ruožtu leidžia valdyti tris pagrindines bet kurios hidraulinės sistemos grandines: krypties valdymą, slėgio reguliavimą, greičio valdymą. Šie vožtuvai gali būti išdėstyti kaip vožtuvai su sriegiu, vožtuvai montuojami ant apatinės plokštės arba kasetiniai vožtuvai.

2. Dviejų krypčių kasetinio vožtuvo anatomija

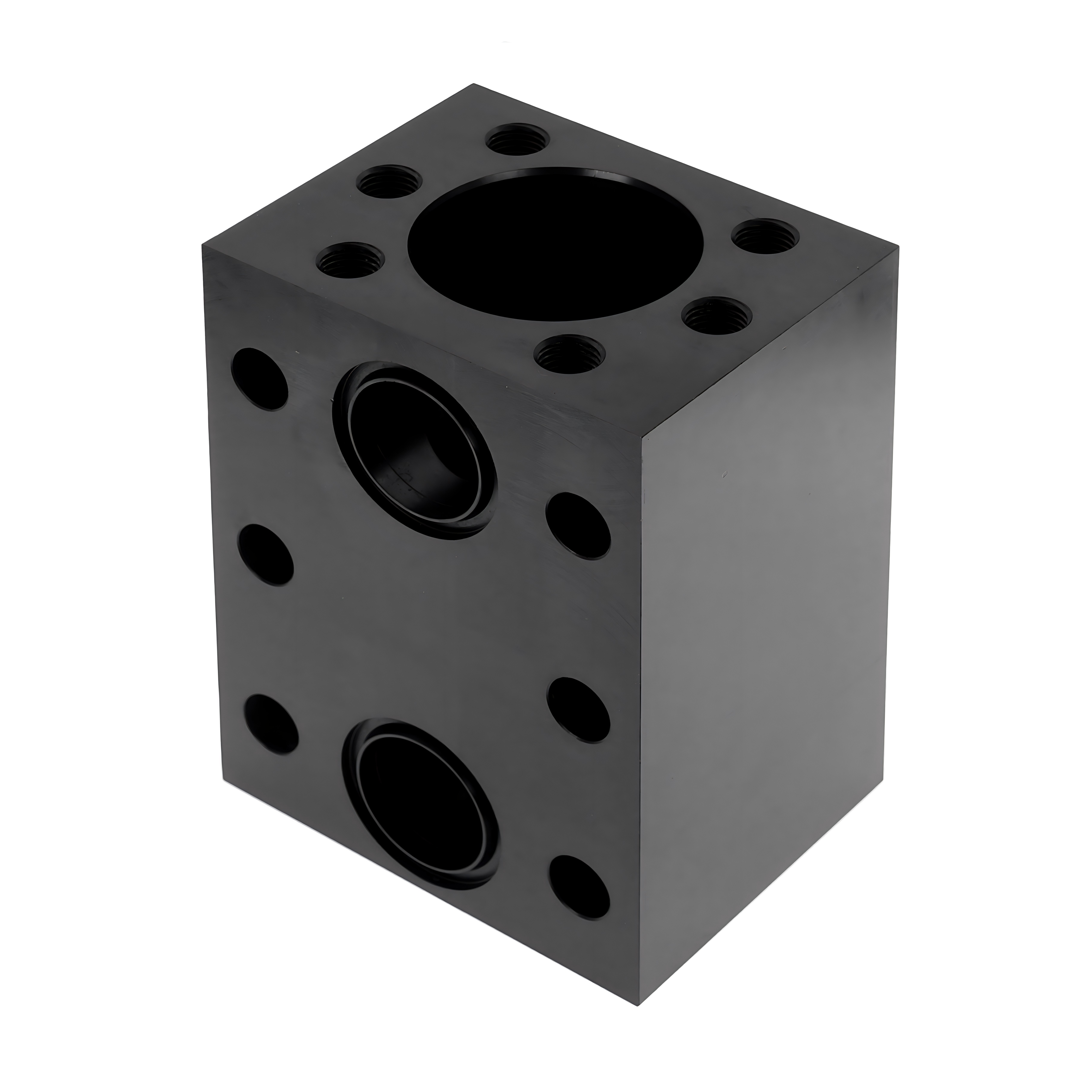

Būdama viena iš pirmaujančių tiksliojo apdirbimo gamintojų, Difon specializuojasi sudėtingoje dvikrypčių kasetinių vožtuvų gamyboje, kuriuos galima rasti šiuose segmentuose: įdėklas, kurį sudaro ritė, įvorė, spyruoklė ir sandarikliai. Tai yra vožtuvo galvutė, kuri valdo pagrindinę alyvos grandinę. Valdymo dangtelis laiko miniatiūrinius valdymo elementus ir tvirtai laiko įdėklą tarp piloto valdymo ir pagrindinių valdymo kamerų. Pilotinis vožtuvas, sumontuotas ant dangtelio, kad valdytų didesnę pagrindinę ritę. Dažniausiai tai yra standartiniai ISO reikalavimus atitinkantys elektromagnetiniai kryptiniai vožtuvai arba proporcinio slėgio vožtuvai. Integruotas kolektoriaus blokas turi visus aukščiau išvardintus komponentus ir vadovauja vidiniam alyvos grandinių ryšiui, kuris yra labai sudėtingas.
