Kaip veikia hidraulinio kolektoriaus apdirbimas?

Abstraktus

Hidraulinio kolektoriaus apdirbimasyra svarbus gamybos procesas, naudojamas kompaktiškiems, didelio tikslumo hidraulinių sistemų skysčių valdymo blokams gaminti. Šie komponentai lemia sudėtingų hidraulinių grandinių, naudojamų statybos mašinose, pramonės automatikoje, aviacijos ir erdvėlaivių sistemose ir energetikos įrenginiuose, efektyvumą, saugą ir patikimumą. Šiame straipsnyje paaiškinama, kaip veikia hidraulinio kolektoriaus apdirbimas, pagrindiniai iššūkiai, medžiagos, apdirbimo būdai, kokybės kontrolės metodai ir kaip profesionalūs gamintojai užtikrina ilgalaikį veikimą ir veikimą be nuotėkio.

Turinys

• 1. Įvadas į hidraulinių kolektorių apdirbimą
• 2. Kaip veikia apdirbimo procesas
• 3. Pagrindiniai gamybos iššūkiai
• 4. Medžiagos, naudojamos kolektorių apdirbimui
• 5. Tikslumo ir tolerancijos reikalavimai
• 6. Apdirbimo metodų apžvalga
• 7. Kokybės kontrolė ir testavimas
• 8. Pramoninis pritaikymas
• 9. Profesionalus Difon gamybos palaikymas
• 10. DUK

1. Įvadas į hidraulinių kolektorių apdirbimą

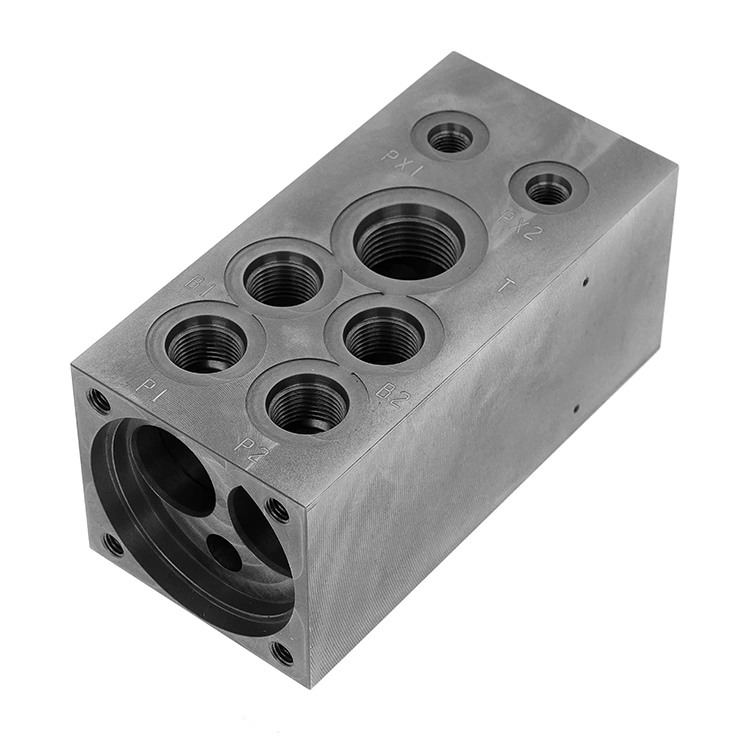

Hidrauliniai kolektoriai yra sukonstruoti blokai, nukreipiantys skysčio srautą tarp siurblių, vožtuvų, pavarų ir rezervuarų hidraulinėse sistemose. Užuot naudoję kelias žarnas ir jungiamąsias detales, kolektoriai sujungia kanalus viename tvirtame bloke. Tai sumažina nuotėkio vietas, pagerina sistemos kompaktiškumą ir padidina patikimumą.

Hidraulinis kolektoriaus apdirbimas reiškia tikslų CNC gamybos procesą, kuris sukuria vidinius srauto kanalus, vožtuvų angas ir sandarinimo paviršius metaliniame bloke. Šio proceso tikslumas tiesiogiai veikia sistemos veikimą ir saugumą.

2. Kaip veikia apdirbimo procesas

Hidraulinių kolektorių apdirbimas apima kelis labai kontroliuojamus etapus. Kiekvienam žingsniui reikia tikslios inžinerijos ir pažangios CNC įrangos.

1. Dizainas ir inžinerija– Hidraulinės schemos konvertuojamos į 3D CAD modelius, apibrėžiančius srauto kelius, prievadus ir tvirtinimo paviršius.
2. Medžiagos paruošimas– Parenkami didelio stiprumo aliuminio, plieno ar nerūdijančio plieno blokeliai ir supjaustomi pagal dydį.
3. CNC programavimas– Įrankio takai generuojami naudojant CAM programinę įrangą, kad būtų užtikrintas tikslus gręžimas ir frezavimas.
4. Gilių skylių gręžimas– Vidiniai srauto kanalai sukurti naudojant specializuotą gręžimo techniką.
5. Frezavimas ir perkėlimas– Apdorotos vožtuvų ertmės, srieginiai prievadai ir tvirtinimo sąsajos.
6. Šurmuliavimas ir valymas– Išvalomi vidiniai praėjimai, kad būtų pašalintos drožlės ir būtų išvengta užteršimo.

Kiekvienas etapas turi būti griežtai kontroliuojamas, kad būtų užtikrintas skysčio efektyvumas ir išvengta slėgio praradimo ar nuotėkio.

3. Pagrindiniai gamybos iššūkiai

Hidraulinio kolektoriaus apdirbimas yra labai sudėtingas dėl griežtų funkcinių ir konstrukcinių reikalavimų.

• Vidinio kanalo tikslumas:Netgi nedideli nukrypimai gali sutrikdyti hidraulinio srauto dinamiką.
• Nutekėjimo prevencija:Sandarinimo paviršiai turi išlaikyti tobulą lygumą ir apdailą.
• Lustų pašalinimas:Dėl gilių vidinių kanalų po apdirbimo sunku išvalyti.
• Šiluminė deformacija:Apdirbimo metu susidaranti šiluma gali turėti įtakos matmenų stabilumui.

4. Medžiagos, naudojamos kolektorių apdirbimui

Medžiagos pasirinkimas vaidina labai svarbų vaidmenį našumui, ilgaamžiškumui ir ekonomiškumui.

• Aliuminio lydiniai:Lengvas ir atsparus korozijai, plačiai naudojamas mobiliose hidraulinėse sistemose.
• Anglies plienas:Didelis stiprumas, skirtas sunkioms pramonės reikmėms.
• Nerūdijantis plienas:Puikus atsparumas korozijai atšiaurioje aplinkoje.

5. Tikslumo ir tolerancijos reikalavimai

Hidrauliniams kolektoriams reikia labai griežtų leistinų nuokrypių, dažnai mikronų dydžio. Paviršiaus šiurkštumas, statmenumas ir koncentriškumas tiesiogiai veikia hidraulinį sandarinimą ir srauto efektyvumą.

Gamintojai naudoja pažangius CNC apdirbimo centrus su kelių ašių valdymu, kad užtikrintų pakartojamumą ir tikslumo nuoseklumą visose gamybos partijose.

6. Apdirbimo metodų apžvalga

7. Kokybės kontrolė ir testavimas

Kokybės užtikrinimas yra būtinas gaminant hidraulinius kolektorius. Gamintojai taiko griežtas tikrinimo procedūras:

• 3D koordinačių matavimo mašinos (CMM) patikrinimas
• Slėgio nuotėkio bandymas
• Paviršiaus šiurkštumo analizė
• Srauto kelio patikrinimas

Kiekvienas kolektorius turi išlaikyti slėgio ir sandarinimo bandymus, kad būtų užtikrintas saugus veikimas ekstremaliomis sąlygomis.

8. Pramoninis pritaikymas

Hidrauliniai kolektoriai naudojami įvairiose pramonės šakose, kur būtina kontroliuoti skysčių galią.

• Statybinė technika (ekskavatoriai, krautuvai)
• Pramoninės automatikos sistemos
• Orlaivių erdvės hidraulinės valdymo sistemos
• Jūrų ir atviroje jūroje esanti įranga
• Energijos ir elektros gamybos sistemos

9. Profesionalus Difon gamybos palaikymas

Kokybiškam hidraulinio kolektoriaus apdirbimui reikalinga ne tik pažangi įranga, bet ir gilios inžinerinės žinios.Difonspecializuojasi tiksliuose CNC apdirbimo sprendimuose hidraulinėms sistemoms, tiekiant individualius kolektorių dizainus, pritaikytus sudėtingiems pramonės reikalavimams.

Nuo prototipo kūrimo iki masinės gamybos, Difon užtikrina griežtą matmenų kontrolę, optimizuotą srauto dizainą ir patikimą sandarinimo veikimą. Kiekvienas gaminys yra kruopščiai tikrinamas, kad atitiktų sudėtingą eksploatavimo aplinką.

Jei ieškote stabilaus veikimo, sumažintos nuotėkio rizikos ir didelio efektyvumo hidraulinių sprendimų, „Difon“ gali paremti jūsų projektą su visapusiškomis gamybos galimybėmis.Susisiekite su mumisšiandien aptarsime jūsų hidraulinio kolektoriaus apdirbimo reikalavimus.

10. DUK

1 klausimas: kokia yra pagrindinė hidraulinio kolektoriaus paskirtis?
Hidraulinis kolektorius nukreipia ir kontroliuoja skysčio srautą hidraulinėje sistemoje, pakeisdamas kelias išorines žarnas ir sumažindamas nuotėkio riziką.

2 klausimas: kodėl toks svarbus apdirbimo tikslumas?
Net nedideli nukrypimai gali sukelti slėgio praradimą, neefektyvumą arba sistemos gedimą dėl aukšto slėgio skysčio dinamikos.

3 klausimas: kokia medžiaga yra geriausia hidrauliniams kolektoriams?
Tai priklauso nuo taikymo reikalavimų. Aliuminis yra įprastas lengvoms sistemoms, o plienas naudojamas aukšto slėgio aplinkoje.

4 klausimas: kaip gamintojai užtikrina, kad nebūtų nuotėkio?
Tikslus apdirbimas, paviršiaus apdaila ir slėgio bandymai imituotomis darbo sąlygomis.

5 klausimas: ar „Difon“ gali tvarkyti pasirinktinį kolektoriaus dizainą?
Taip. Difon siūlo visiškai pritaikytus apdirbimo sprendimus, pagrįstus kliento hidraulinės sistemos reikalavimais.
