Perėjimas iš kvadrato į ratą

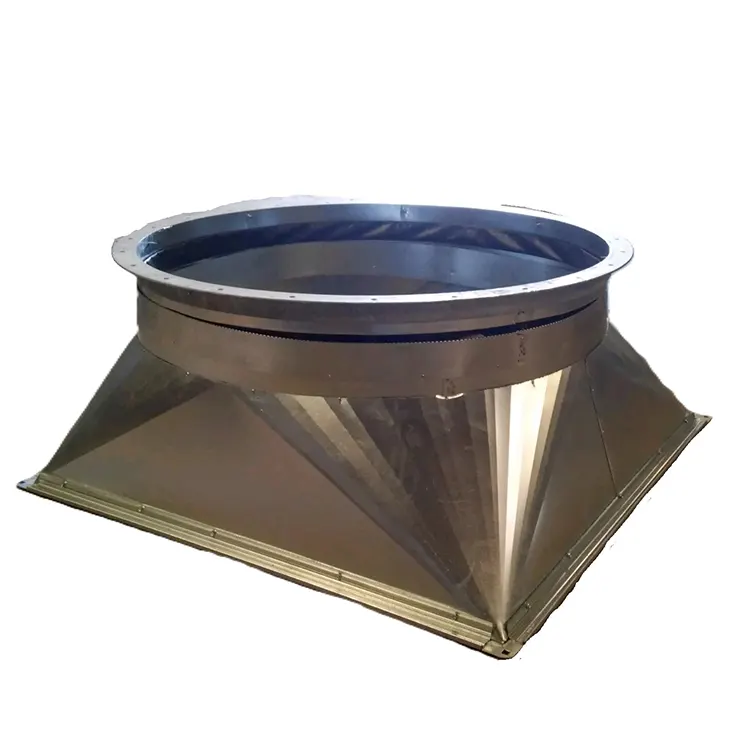

Pereinamųjų lakštinio metalo dalių iš kvadrato į apvalią CNC lenkimas įmonėje „Difon Machinery“.

Gamintojams tokiose pramonės šakose kaip vėdinimo sistemos, cheminių skysčių perdavimas ir aplinkos apsaugos įranga dažnai reikalingos tikslios kvadratinės į apvalios perėjimo dalys. Šios dalys sujungia kvadratinius arba stačiakampius ortakius/vamzdžius su apvaliais, jos turi išlaikyti sklandų oro srautą, mažą skysčio pasipriešinimą ir užkirsti kelią nuotėkiams. Difon Machinery Co., Ltd. yra patikimas CNC lenkimo paslaugų teikėjas, specialiai sukurtas šiai sudėtingai lakštinio metalo formavimo programai. Mūsų pagrindiniai pasiūlymai apima nestandartines ir pusiau pritaikytas kvadratines į apvalias perėjimo dalis – mažų, skirtų komerciniams ŠVOK ortakiams, iki didelių, skirtų pramoniniams cheminių medžiagų perdavimo vamzdynams. Jei perkate šias pereinamąsias dalis iš Difon, nereikės sujungti kelių komponentų arba atlikti rankinį darbą. Taip pat gausite partnerį, kuris žino, kaip šios dalys veikia bendrą sistemos efektyvumą ir kiek laiko ji veikia.

Šios kvadratinės į apvalios perėjimo dalys gali atrodyti kaip paprastos „jungtys“, tačiau jų dizainas ir darymas tiesiogiai veikia jūsų sistemos efektyvumą, saugumą ir ilgaamžiškumą. ŠVOK sistemoje prastai atliktas perėjimas gali sukelti oro turbulenciją – sunaudojama daugiau energijos ir keliamas triukšmas. Cheminio skysčio pernešimo metu dėl netolygių siūlių arba nenuoseklaus sienelės storio gali atsirasti nuotėkių – tai yra pavojai saugai ir atliekos. Daugeliui standartinių lakštinio metalo tiekėjų trūksta specializuotų perėjimų iš kvadrato į apvalią patirtį, todėl dažnai kyla kompromisų dėl tikslumo. Specializuotas Difon CNC lenkimo procesas yra specialiai sukurtas siekiant įveikti unikalius šios geometrijos iššūkius: jis sklandžiai pereina nuo kampinio (kvadrato / stačiakampio) į lenktą (apvalią), nesuglamžydamas medžiagos, nepadarydamas jos per plonas ir nesusilpnindamas jos struktūros. Mūsų procesas sukurtas taip, kad būtų užtikrintas inžinerinis tikslumas ir realus našumas. Kiekviena mūsų pagaminta perėjimo dalis ne tik puikiai tinka jūsų kvadratiniams ir apvaliems komponentams, bet ir padeda geriau veikti visai sistemai – nesvarbu, ar perkeliate orą, vandenį ar cheminius skysčius.

Pereinamoji dalis iš kvadratinės į apvalią gaminama pagal griežtą trijų fazių darbo eigą: projektavimas, gamyba ir apdaila, užtikrinanti sklandų integravimą į sistemą nuo pradžios iki pabaigos. Ši darbo eiga susijusi su natūraliu formos sudėtingumu ir prasideda nuo detalaus dizaino optimizavimo. Standartinės lenkimo dalys yra paprastos 2D formos, tačiau perėjimus iš kvadrato į apvalią reikia tiksliai 3D modeliuoti. Procesas reikalauja tiksliai apskaičiuoti "plėtros modelį" - plokščio lakštinio metalo išdėstymą, kuris pasilenkia į norimą perėjimo formą. „Difon“ mūsų inžinierių komanda naudoja pažangią CAD programinę įrangą, kad sukurtų perėjimo dalies 3D modelius. Tada atliekame baigtinių elementų analizę (FEA), kad pamatytume, kaip medžiaga veiks sulenkta. Šis modeliavimas anksti nustato galimas problemas. Pavyzdžiui, jei perėjimas nuo 200 mm kvadratinio ortakio prie 150 mm apvalaus vamzdžio vienoje vietoje yra per siauras, FEA parodys medžiagos susiraukšlėjimą. Mūsų komanda pritaikys profilį, kad perėjimo spindulys būtų šiek tiek didesnis – kad metalas lenktųsi sklandžiai be įtempimo. Taip pat dirbame su jūsų komanda, siekdami užtikrinti, kad dizainas atitiktų jūsų sistemos poreikius. Jei perėjimas bus aukštos temperatūros ŠVOK sistemoje, pakoreguosime medžiagos storį, kad sustabdytume deformaciją. Jei tai ėsdinančios cheminės medžiagos, parinksime lydinio rūšis, kurios geriau atsparios pažeidimams. Šis projektavimo etapas yra pamatinis, o ne preliminarus – jis labai svarbus siekiant užtikrinti sklandų ir sėkmingą lenkimo procesą. Neseniai bendradarbiaujant su klientu, mūsų FEA analizė nustatė ir pašalino galimą nuotėkio tašką pradiniame perėjimo projekte prieš pradedant gamybą. Kai dizainas bus baigtas, pereiname prie segmentinio lenkimo CNC pagrindu – tai svarbiausias žingsnis norint sklandžiai pereiti iš kvadrato į apvalią. Paprastiems U arba L formos posūkiams reikia tik vienos ašies CNC staklių, o perėjimui iš kvadrato į apvalią reikia kelių ašių. Šios mašinos gali reguliuoti slėgį ir kampus įvairiose lakštinio metalo dalyse. Jie turi programuojamus atgalinius matuoklius ir realaus laiko kampo stebėjimo jutiklius. Štai kaip tai veikia įprastoje dalyje: tarkime, 1,5 mm storio cinkuoto plieno perėjimas nuo 250 mm kvadratinio iki 200 mm apvalaus. Pirmiausia įkeliame plokščią vystymo modelį ant mašinos darbo stalo. CNC sistema naudoja 3D projektavimo failą, kad sudarytų 8–12 „lenkimo segmentų“ – kiekvienas skirtas nedidelei perėjimo daliai. Kiekvienam segmentui mašina sureguliuoja galinį matuoklį, kad metalas būtų tiksliai išdėstytas. Tada jis taiko reikiamą spaudimą, kad sulenktų segmentą tam tikru kampu. Tarp kiekvieno segmento kampo jutiklis patikrina, ar lenkimas yra tikslus. Jei segmentas nukrypsta net 0,3°, aparatas automatiškai sureguliuoja slėgį kitam. Šis segmentuotas metodas leidžia išvengti „materialinės atminties“ – kai metalas priešinasi staigiems formos pokyčiams. Dėl to gaunamas sklandus, nenutrūkstamas perėjimas iš kvadratinio į apvalią, be aštrių pertrūkių ar medžiagos deformacijų.

Siekiant užtikrinti, kad dalis būtų paruošta nedelsiant integruoti, atliekama tikslumo kalibravimo ir siūlių apdaila.\—atliekant šiuos veiksmus, perėjimo iš kvadrato į apvalią dalį iš karto paruošiama naudoti jūsų sistemoje. Pirma, mes naudojame lazerinį kontūrų skaitytuvą, kad atvaizduotume visą dalies paviršių. Mes palyginame šį žemėlapį su originaliu 3D dizaino failu, kad įsitikintume, ar perėjimo kreivė yra nuosekli ir kvadratinis galas atitinka standartinius kanalo / vamzdžio dydžius. Dalims, kurioms reikia siūlės, naudojame TIG suvirinimą nerūdijančiam plienui ir aliuminiui arba taškinį suvirinimą cinkuotam plienui. Tada siūlę šlifuojame lygiai, kad atsikratytume nelygumų, galinčių sutrikdyti oro ar skysčio tekėjimą. Be to, kiekvienai partijai atliekama matmenų atitikties patikra: pereinamąją dalį sujungiame su standartiniu kvadratiniu ortakiu ir apvaliu vamzdžiu ir plonu matuokliu patikriname, ar nėra tarpų. Jei koks nors tarpas yra didesnis nei 0,1 mm, mes pakoreguojame kito dalių rinkinio lenkimo parametrus. Dalims, kuriose yra skysčiai, pridedame slėgio bandymą: užsandariname dalį, užpildome ją vandeniu arba oru ir patikriname, ar nėra nuotėkio 1,2 karto didesniu už didžiausią sistemos darbinį slėgį. Taip užtikrinama, kad per perėjimo siūles neprasiskverbtų skystis.

Pagrindinis Difon pasirinkimo pranašumas yra mūsų visapusiškas požiūris į sistemos suderinamumo užtikrinimą. Daug klientų kreipiasi į mus su esamais kvadratiniais ir apvaliais komponentais. Jie nerimauja, kad pritaikyta perėjimo dalis netiks jų senoms sistemoms. TSiekdami išspręsti šią problemą, teikiame vietoje arba nuotoliniu būdu „matmenų tikrinimo“ paslaugas. Mes arba siunčiame techniką, kad išmatuotų esamus ortakius/vamzdžius, arba padėsime atlikti matavimus skaitmenine apkaba. Tada pakoreguojame perėjimo dalies dizainą, kad atitiktų bet kokius nedidelius jūsų komponentų skirtumus. Pavyzdžiui, jei jūsų kvadratinio kanalo kraštinės ilgis yra 252 mm, mes pakeisime vystymo modelį, kad jis tiktų, užtikrinant tikslų atitikimą. Taip pat pateikiame montavimo nurodymus: su kiekvienu užsakymu pateikiamas paprastas instrukcijų lapas. Jame pateikiamos aiškios dalių išlygiavimo instrukcijos ir nurodomos rekomenduojamos tvirtinimo detalės. Mūsų techninė komanda taip pat gali būti pasiekiama telefonu arba vaizdo skambučiu, kad atsakytų į diegimo klausimus. Tai yra mūsų paslaugų lygis.

Nuolatiniai klientai gali pasinaudoti pritaikytomis gamybos planavimo ir atsargų valdymo programomis, skirtomis perėjimo dalims iš kvadrato į apvalią. Jei esate ŠVOK gamintojas, gaminantis 500 vienetų per mėnesį, galime nustatyti pasikartojantį užsakymą su mėnesio siuntomis. Pagamintas dalis laikome kontroliuojamo klimato sandėlyje – čia esanti drėgmė nepakenks cinkuotam plienui ar aliuminiui. Paspartinkite savo kūrimo ciklą naudodamiesi mūsų greitojo prototipų kūrimo paslauga: jei kuriate naują vėdinimo sistemą ir reikia vienos pavyzdinės perėjimo dalies oro srautui išbandyti, galime tai padaryti per 3–5 darbo dienas naudodami mūsų mažų partijų CNC liniją. Tai leidžia patikrinti našumą prieš užsakant partiją. Mūsų sistema saugo išsamius jūsų užsakymų istorijos įrašus. Jei jums reikia iš naujo užsakyti dalį, kurią įsigijote prieš šešis mėnesius, mes jau turime projekto failą ir medžiagos specifikacijas. Tai sumažina pristatymo laiką apie 30%, palyginti su naujais užsakymais.

Pereinamosios dalys iš kvadrato į apvalią yra daugiau nei tik jungtys; jie yra labai svarbūs sistemos veikimui. Jie yra svarbūs komponentai, užtikrinantys sklandų, saugų ir patikimą jūsų sistemos veikimą. Sujungdami specializuotą CNC lenkimą, dizaino optimizavimą, medžiagų patirtį ir įsipareigojimą užtikrinti suderinamumą, užtikriname, kad kiekviena perėjimo dalis atitiktų jūsų matmenų ir našumo reikalavimus. Nesvarbu, ar statote komercinį ŠVOK tinklą, pramoninį cheminių medžiagų vamzdyną ar dulkių surinkimo sistemą, mūsų kvadratinės ir apvalios pereinamosios dalys sklandžiai užpildo atotrūkį tarp kvadratinių ir apvalių komponentų. Norite pakalbėti apie savo konkrečius poreikius? Prašyti dalies pavyzdžio? Ateikite pamatyti mūsų objektą? Susisiekite su mūsų komanda. Iš pirmų lūpų galite stebėti, kaip plokščią skardą paverčiame tiksliomis dalimis, užtikrinančiomis jūsų veiklos efektyvumą ir patikimumą.
