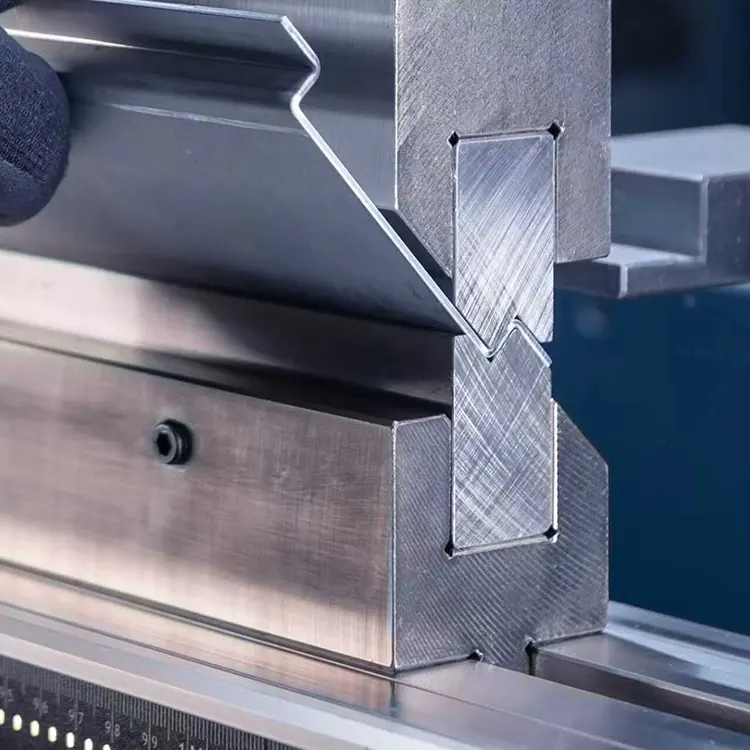

Lakštinio metalo ofsetinis lenkimas

Lakštinio metalo ofsetinio lenkimo dalių CNC lenkimas įmonėje Difon Machinery

Tokių pramonės šakų kaip elektroninės įrangos korpusai, pramoninės spintos ir medicinos prietaisų rėmai gamintojams dažnai reikia lakštinio metalo dalių su tiksliais, kontroliuojamais poslinkiais. Šios dalys užpildo tarpus tarp nesuderintų surinkimo paviršių arba sukuria struktūrinius tarpus vidiniams komponentams. Difon Machinery specializuojasi precizinio lakštinio metalo ofsetinio lenkimo paslaugose, kurios sprendžia lygiavimo iššūkius. Pristatome individualius ir pusiau individualius ofsetinio lenkimo sprendimus tokioms reikmėms kaip laiptuotos elektroninės kronšteino atramos, ofsetiniai spintelių skirstytuvai, pakopinės medicinos prietaisų tvirtinimo plokštės ir kt. Kiekviena dalis pagaminta naudojant pažangią CNC lenkimo technologiją, kad būtų pasiekti tikslūs poslinkio dydžiai ir vienodi kampai. Tai užtikrina, kad jie sklandžiai tilptų į esamas surinkimo linijas. Bendradarbiaudami su „Difon“ gamindami ofsetines dalis, jums nebereikės rankinio reguliavimo arba kelių komponentų surinkimo, o tai supaprastina gamybos procesą. Tai pagerina gaminio tinkamumą, funkcionalumą ir pagreitina surinkimo laiką.

Lakštinio metalo ofsetinis lenkimas nėra tik standartinio lenkimo tipas – tai specializuotas procesas, skirtas bendrai gamybos problemai išspręsti: dalių sulygiavimas su paviršiais, kurie nėra toje pačioje plokštumoje. Paimkite elektroninį įrenginį: norint išvengti karščio problemų, jam gali prireikti laikiklio, kuris išstumtų plokštę 10 mm virš metalinės važiuoklės. Pramoninei spintelei gali prireikti skirstytuvo su 5 mm poslinkiu, kad tilptų sandarinimo tarpiklis. Medicininiam vežimėliui gali prireikti tvirtinimo plokštės su 3 mm poslinkiu, kad jis veiktų su esama technine įranga. Standartinės lenkimo paslaugos dažnai neatitinka šių tikslių reikalavimų. Jie gamina dalis su nenuosekliais poslinkio gyliais arba kampais, dėl kurių jūs turite juos reguliuoti vietoje – gaištamas laikas ir rizikuojama sugadinti dalis. Difon ofsetinio lenkimo gamykloje mes ne tik „lenkiame dalis su poslinkiais“. Kiekvieną poslinkį projektuojame taip, kad atitiktų jūsų konkrečius surinkimo poreikius. Procesas prasideda analizuojant detalės sąveiką su kitais komponentais: Kokio tarpo reikia tarp paviršių? Ar poslinkis išlaikys svorį ar tiesiog pridės tarpus? Ar poslinkis turi sutapti su iš anksto išgręžtomis skylėmis? Šis į surinkimą orientuotas požiūris užtikrina, kad kiekviena mūsų pristatyta ofsetinė dalis būtų pritaikyta pirmą kartą. Jokio pertvarkymo, jokio gamybos grafiko vėlavimo.

Mūsų lakštinio metalo ofsetinio lenkimo paslauga prasideda nuo trijų fazių darbo eigos, orientuotos į tikslumą ir suderinamumą. Procesas prasideda išsamia kompensavimo reikalavimų analize. Standartinis lenkimas orientuojasi tik į dalių matmenis, bet lakštinio metalo ofsetinio lenkimo atveju mums reikia, kad būtų nurodytas visas detalės surinkimo kontekstas. Pavyzdžiui, jei jums reikia poslinkio laikiklio 19 colių serverio stovui, mūsų inžinierių komanda pirmiausia patikrina stelažo vidinį dydį, kiek svorio laikiklis atlaikys ir kur yra esamos tvirtinimo angos. Tada naudojame 2D CAD programinę įrangą, kad sukurtume „offsetinį planą“. Tai ne tik nurodo dalies ilgį, plotį ir poslinkio gylį, bet ir žymi atskaitos taškus, kuriuos reikia suderinti su kitais komponentais. Projekte yra pagrindinės detalės: „poslinkio kryptis“, „poslinkio tolerancija“ ir „lenkimo seka“. Sudėtingoms dalims su keliais poslinkiais, pvz., spintelės dalikliu su vertikaliais ir horizontaliais poslinkiais, atliekame 3D atvaizdavimą. Jie parodo, kaip dalis tilps į galutinį surinkimą, todėl prieš pradedant gamybą nustatome suderinimo problemas. Šis atvaizdavimo veiksmas užtikrina, kad poslinkio lenkimo procesas atitiktų jūsų unikalius surinkimo poreikius, o ne tik bendrąsias taisykles.

Kai bus atliktas poslinkio planas, pereiname prie kelių ašių CNC lenkimo, kad padarytume tikslius poslinkius. Šiame etape naudojama mūsų specializuota įranga, užtikrinanti tikslumą. Pagrindinės 3 ašių CNC lenkimo staklės susiduria su nuosekliu poslinkio valdymu, tačiau mes naudojame 6 ašių. Jie turi dvigubą atgalinį matuoklį ir realaus laiko poslinkio stebėjimo jutiklius. Jie leidžia mums sureguliuoti du pagrindinius poslinkio lenkimo dalykus: „poslinkio gylį“ ir „poslinkio kampą“. Tarkime, kad iš 1,5 mm storio šaltai valcuoto plieno gaminame 5 mm vertikalaus poslinkio laikiklį. CNC sistema laikosi aiškios sekos: pirma, ji išlygina metalinį lakštą su pirminiu kampu, kad pasiektų pirmąjį lenkimo tašką. Tada jis naudoja 110 barų slėgį, kad padarytų 90° lenkimą – tai yra pirmasis poslinkio žingsnis. Tada antrinis nugarėlė perkelia lapą horizontaliai 5 mm. Galiausiai jis naudoja 105 barų slėgį, kad padarytų antrą 90° posūkį. Tai užbaigia poslinkį ir abu paviršiai lieka lygiagrečiai ±0,05 mm. Šis kelių ašių valdymas pašalina „pokrypio poslinkį“ – laipsnišką gylio nuokrypį, būdingą rankinio arba pagrindinio CNC lenkimo procesams.

Atlikę kompensaciją, atliekame surinkimo suderinamumo testus. Šis žingsnis, pagrindinis mūsų paslaugos skirtumas, pagrįstas supratimu, kad vien matmenų tikslumo nepakaks be surinkimo suderinamumo. Šis bandymas yra ne tik dydžių tikrinimas. Nukopijuojame jūsų tikrąją surinkimo aplinką naudodami tikras arba kopijas. Pavyzdžiui, jei medicinos prietaisui užsakėte ofsetinius laikiklius, mes pritvirtiname laikiklius prie jūsų prietaiso rėmo kopijos. Tada pritvirtiname medicininį komponentą, kuriam jis skirtas, ir patikriname: ar poslinkis sudaro 8 mm tarpą, kurio reikia tarp rėmo ir rankos? Ar galite pritvirtinti komponentą nepriversdami jo arba nesuderindami laikiklio? Ar iš anksto išgręžtos skylės laikiklyje sutampa su skylėmis rėme? Jei aptinkame bet kokį nesutapimą – net 0,1 mm – pakoreguojame likusios partijos CNC lenkimo nustatymus. Galbūt pakoreguokite atgalinę padėtį arba lenkimo slėgį. Šis realaus pasaulio patvirtinimas užtikrina, kad jūsų poslinkio dalys yra ne tik tikslios matmenų, bet ir optimizuotos, kad būtų galima nedelsiant integruoti.

Ofsetinių dalių kokybės užtikrinimas grindžiamas trimis kritiniais požymiais. Mes sutelkiame dėmesį į tris pagrindinius dalykus: nuoseklų poslinkio gylį, lygiagretumą tarp poslinkių paviršių ir suderinimą su surinkimo atskaitos taškais. Kiekvienai daliai naudojame lazerinį atstumo matuoklį, kad patikrintume poslinkio gylį trijuose taškuose. Mes užtikriname, kad dalies nuokrypis būtų ne didesnis kaip ±0,05 mm. Norėdami patikrinti lygiagretumą, mes naudojame tikslų plokštumo matuoklį, kad palygintume du poslinkius paviršius. Mes atmetame visas dalis, kuriose tarpas tarp paviršių yra didesnis nei 0,08 mm. Išlygiavimo patikrinimams naudojame CMM, kad atvaizduotume iš anksto išgręžtų skylių arba įpjovų padėtį poslinkio atžvilgiu. Mes užtikriname, kad jie atitiktų jūsų projektą ±0,1 mm tikslumu. Kiekviena dalis, kuri išlaiko šiuos patikrinimus, gauna unikalų serijos numerį. Tai susieja su jo gamybos duomenimis, kad būtų galima visiškai atsekti. Tai būtina reguliuojamoms pramonės šakoms, pvz., medicinos prietaisams ir aviacijai, kur būtinas visiškas atsekamumas ir atitiktis.

Pagrindinis Difon skirtumas yra mūsų įsipareigojimas diegti naujoves. Žinome, kad kompensuojami poreikiai dažnai keičiasi tobulėjant jūsų gaminio dizainui. Taigi mes siūlome „greitą pertvarkymą“ vykdomiems projektams. Jei reikia pakeisti poslinkį nuo 10 mm iki 12 mm vidutinės gamybos metu, mūsų CNC staklės gali pakeisti nustatymus per mažiau nei 10 minučių. Pagrindinės mašinos užtrunka daugiau nei 30 minučių – tai labai sumažina prastovų laiką. Taip pat teikiame patarimus dėl kompensavimo optimizavimo. Jei jūsų pradiniam dizainui reikalingas sudėtingas kelių etapų poslinkis, kuris kainuoja per daug, mūsų inžinieriai gali pasiūlyti paprastesnes poslinkio formas. Pavyzdžiui, praėjusį mėnesį klientas paprašė laikiklio su trimis atskirais 5 mm poslinkiais. Perkūrėme jį į vieną 15 mm poslinkį su pakopinėmis funkcijomis. Tai sumažino gamybos laiką 25%, išlaikant visišką suderinamumą su jų surinkimu.

„Difon Machinery“ bendradarbiauja su jumis, kad išspręstų surinkimo iššūkius, pristatydami daugiau nei tik dalis – mes užtikriname sklandų integravimą. Didžiausią dėmesį skiriame surinkimo išlygiavimui, kelių ašių CNC tikslumui, testavimui realiame pasaulyje ir lanksčiam palaikymui. Kiekviena mūsų pagaminta ofsetinė dalis sklandžiai įsilieja į jūsų gamybos procesą. Taip sutaupysite laiko, sumažinsite atliekų kiekį ir jūsų gaminys taps patikimesnis. Jei statote elektroninius korpusus, pramonines spintas ar medicinos prietaisus, esame pasiruošę jūsų poreikius paversti aukštos kokybės, paruoštomis surinkti dalimis. Pasiruošę aptarti, kaip mūsų ofsetinio lenkimo patirtis gali būti naudinga jūsų projektui? Prašyti dalies pavyzdžio? Ateikite pamatyti mūsų gamyklą? Susisiekite su mūsų komanda. Pažiūrėkite patys, kaip mūsų procese lakštinis metalas paverčiamas tiksliais komponentais, kurie padidina jūsų gaminių našumą ir patikimumą
