Pjovimas lazeriu

Didelio formato lakštinio metalo pjovimas lazeriu: pritaikyti sprendimai „Difon Machinery“.

Sunkiosios technikos, architektūrinio metalo apdirbimo ir konteinerių gamybos gamintojams dažnai reikia didelio formato lakštinio metalo pjovimo. Pagalvokite apie 6 000 mm ilgio anglinio plieno konteinerio šonines plokštes, 2 500 mm pločio aliuminio architektūrinę dangą arba 60 mm storio legiruotojo plieno sunkiosios įrangos pagrindus – Difon Machinery Co., Ltd. yra patikimas pasirinkimas pjovimui lazeriu, kuris apdoroja šias negabaritines dalis. Mūsų pagrindinė paslauga yra lakštinio metalo pjovimas lazeriu, specializuojamės medžiagų iki 6000 mm (ilgis) × 2500 mm (plotis) × 60 mm (storis) gamyboje. Tai leidžia išspręsti dideles pjovimo problemas: išlaikyti tikslumą per ilgą ilgį, užkirsti kelią storų medžiagų deformacijai kaitinant ir užtikrinti, kad kraštai išliktų vienodi. Jei naudojate mūsų pritaikytą Difon lazerinį pjovimą didelėms dalims, jums nereikės skaidyti didelių konstrukcijų į mažesnes dalis (tai padidina surinkimo laiką ir susilpnina stiprumą) arba naudoti plonesnes medžiagas (tai riboja, kiek svorio jos gali išlaikyti). Vietoj to, jūs dirbate su komanda, kuri paverčia viso dydžio dizainus į atskiras, paruoštas naudoti dalis. Reikia 5 prototipų sunkiosios technikos bazių arba 500 masinės gamybos architektūrinių plokščių? Galime atlikti abu veiksmus ir pritaikysime jį prie jūsų gamybos laiko juostos, naudodami išmanias pjovimo darbo eigas.

Didelio formato lakštinio metalo pjovimas lazeriu turi unikalių iššūkių – bendrosios paslaugos dažnai sujaukia. Pavyzdžiui, 6000 mm ilgio anglinio plieno konteinerio skydas turi būti tiesus, net pjaunamas per visą kelią. Net 0,5 mm nuokrypis gali apsunkinti surinkimą ir dėl to gali atsirasti nesandarių siūlių. 2500 mm pločio aliuminio architektūrinei plokštei reikia lygių, be įbrėžimų kraštų – šiurkštūs kraštai reiškia šlifavimą vietoje, o tai atitolina projektus. 60 mm storio legiruotojo plieno mašinų pagrindui reikia tikslių dalių išpjovų – skylės, esančios ne centre, gali sugadinti visą pagrindą ir eikvoti brangų metalą. Daugelis parduotuvių išvengia šių problemų ribodamos pjovimo dydį arba naudodamos plazminį pjovimą (tai nėra pakankamai tikslus storoms medžiagoms). Tačiau Difon mūsų pritaikytas Difon lazerinis pjovimas yra sukurtas didelio formato darbams. Pirmiausia sužinome, kaip naudosite dalį: ar ji atlaiko sunkius krovinius (pvz., mašinų bazes)? Ar jis bus lauke (kaip architektūrinė danga)? Ar reikia tvirtų montavimo tvirtinimo detalių (pvz., konteinerių plokštės)? Tada pakoreguojame savo pjovimo nustatymus, įrangos sąranką ir kokybės patikras, kad atitiktų šiuos poreikius. Tokiu būdu net jūsų didžiausios dalys yra tokios pat tikslios kaip ir mažesnės.

Priežastis, kodėl galime tvarkyti 6000 mm × 2500 mm × 60 mm lakštinį metalą, yra mūsų speciali lazerinio pjovimo įranga ir dirbtuvių įrengimas. Turime dvi 8000 W galios pluošto lazerines pjovimo stakles, kurių kiekviena turi ilgą, padalintą stalą (7000 mm × 3000 mm), kuris laiko sunkias, storas medžiagas (iki 500 kg viename lape) nesusmukus. Naudojant standartines lenteles didelius lakštus perkeliate rankomis – rizikuojate nesulygiuoti, tačiau mūsų turi automatinius ritininius konvejerius ir tikslius linijinius kreiptuvus (kaskart iki ±0,03 mm tikslumo), kurie sklandžiai judina lakštą pjaunant. Dėl to net 6000 mm ilgio dalių padėtis išlieka vienoda. Storoms medžiagoms (iki 60 mm) mašinose naudojami didelės galios lazeriniai moduliai su reguliuojamu židinio nuotoliu (150–300 mm) ir dviejų tipų pagalbinės dujos: deguonis angliniam plienui (kad pagreitėtų pjovimas ir prasiskverbtų per storus sluoksnius) ir azotas aliuminiui / nerūdijančiam plienui (kad sustabdytų rūdis ir išlaikytų švarius kraštus). Paimkite 60 mm storio legiruotojo plieno mašinų pagrindą – mūsų 8000 W lazeris tirpsta per jį 0,2 metro per minutę greičiu, o deguonis nupučia išlydytą metalą ir palieka tiesią pjūvį be netvarkingų gabalėlių. 2500 mm pločio aliuminio plokštės azotas išlaiko ryškius ir nepažymėtus kraštus, todėl vėliau jų nereikės poliruoti.

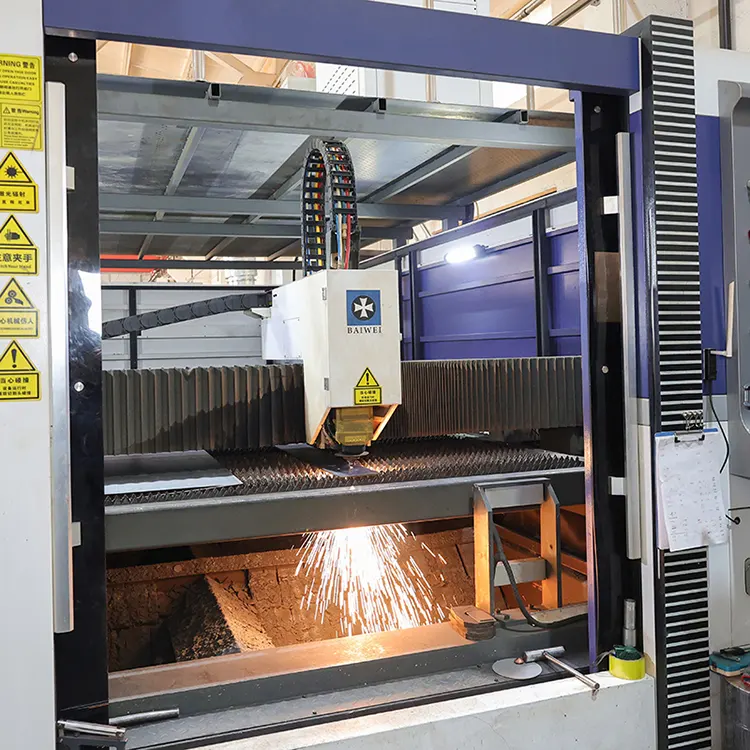

Veikia Difon 8000 W pluošto lazerinio pjovimo staklės, tvarkančios 6000 mm × 2000 mm × 12 mm anglies plieno lakštą, skirtą konteinerio šoninėms plokštėms, o tai rodo automatizuoto darbo stalo ir lazerio galvutės tikslų judėjimą per visą lapo ilgį.

Siekdami užtikrinti, kad didelio formato dalys atitiktų jūsų specifikacijas, sukūrėme pjovimo darbo eigą, optimizuotą dideliems dydžiams. Jis išsprendžia tokias problemas kaip karščio deformacija, medžiagų nusmukimas ir išlygiavimo problemos, kurios atsiranda tik naudojant per didelius lakštinius metalus. Pirmiausia mūsų inžinieriai peržiūri jūsų projektavimo failus, kad pakoreguotų pjovimo kelią. 6000 mm ilgio detales pjauname 1000 mm atkarpomis (judėdami iš vieno galo į kitą), o ne per visą ilgį iš karto. Tai neleidžia šilumai kauptis vienoje vietoje – ypač naudinga plonai 2 mm aliuminio dangai (nes taip lengvai lankstosi) ir storam 60 mm plienui (kuris ilgiau išlaiko šilumą). Antra, pjovimo metu stebime temperatūrą realiu laiku: infraraudonųjų spindulių jutikliai seka medžiagos paviršiaus šilumą, o mašina sulėtėja, jei ji tampa per karšta, kad išvengtų deformacijos. Trečia, dalims su sudėtingomis išpjovomis, pvz., 60 mm storio pagrindo su daugybe tvirtinimo angų, pirmiausia nupjauname mažas detales (siekdami sumažinti lakšto įtempimą), o po to darydami didelius tiesius pjūvius. Taip net 6000 mm × 2500 mm lakštai išlieka plokšti ir tikslūs viso proceso metu.

Difon didelio formato lazerinio pjovimo parametrai pagal medžiagą ir dydį

Mūsų pritaikyto Difon lazerinio pjovimo kokybės patikrinimai yra pritaikyti didelio formato dalims – 6000 mm arba 2500 mm komponentams dažnai neužtenka standartinių įrankių. Naudojame du pagrindinius tikslumo įrankius: lazerinį sekiklį (10 metrų tikslumas iki ±0,05 mm), kad išmatuotų visas dalis (pvz., patikrinkite, ar 6 000 mm plieninė plokštė yra tiesi ± 0,3 mm tikslumu), ir koordinačių matavimo mašiną (CMM) su ilga zondo svirtimi, kad patikrintume mažas savybes, pvz., tvirtinimo skyles 60 mm pagrinde. su savo dizainu). Taip pat atliekame dalių, kurias reikia surinkti, tinkamumo testus. Jei užsakote 2500 mm pločio aliuminio dangą, mes kartu sudedame tris pavyzdines plokštes, kad patikrintume tarpus (tarp jų ne daugiau kaip 0,2 mm) ir kraštų išlyginimą. Storoms medžiagoms žiūrime į pjūvio kampą – įsitikinkite, kad 60 mm plieninis pagrindas turi 90° kraštą (tinka ±0,5° nuokrypis), kad dalys būtų tvirtai pritvirtintos. Kiekviena didelė dalis prieš išsiuntimą padengiama apsaugine danga: antikorozinė alyva plienui, plėvelė aliuminiui. Taip pat naudojame individualias medines dėžes su vidinėmis atramomis, kad nesilenktų ar nesibraižytų – žinome, kaip lengvai transportuojant gali būti pažeistos didelės metalinės dalys.

„Difon“ didelio formato lazerinio pjovimo proceso filmuota medžiaga – nuo ​​6000 mm × 2000 mm anglinio plieno lakšto uždėjimo ant automatinio darbo stalo iki pjovimo lazeriu (rodomas segmentuotas kelias ir temperatūros stebėjimas), iki lazerinio sekimo įrenginio tikrinimo ir pakavimo į pritaikytą dėžę.

Kuo mūsų pritaikytas Difon lazerinis pjovimas išsiskiria dideliu darbu? Mes palaikome jus viso projekto metu – ne tik pjaunant. Daugelis klientų stengiasi suprojektuoti dideles dalis, skirtas pjovimui lazeriu. 6000 mm skydelis be palaikymo funkcijų gali deformuotis; 2500 mm aliuminio lakštą su sudėtingais pjūviais gali būti sunku valdyti. Mūsų inžinieriai nemokamai padeda patobulinti dizainą: peržiūrime jūsų didelius CAD failus, siūlome pridėti mažų atraminių briaunų (kad sustabdytumėte deformaciją) arba judančias išpjovas (kad būtų lengviau tvarkyti) ir netgi rodome paskutinės dalies 3D atvaizdavimą, kad galėtumėte matyti, kaip ji surenkama. Taip pat padedame žaliavoms. Jei jums reikia 60 mm storio legiruotojo plieno arba 2 500 mm pločio aliuminio (sunku rasti vietoje), galime jį įsigyti iš patikimų tiekėjų – sutaupysite laiko ir išlaikysite pastovią medžiagų kokybę. Dideliems užsakymams (pvz., 500+ 6000 mm konteinerių plokštėms) pateikiame grafiką su savaitiniais pristatymais, kad galėtumėte suderinti mūsų laiko juostą su surinkimo linija. Dideliems užsakymams taip pat skiriame specialų projektų vadovą – jie kasdien siunčia naujienas apie eigą ir greitai išsprendžia problemas, pvz., medžiagų vėlavimus ar dizaino pakeitimus.

Difon Machinery Co., Ltd., nemanome, kad didelio formato lakštinio metalo pjovimas lazeriu reiškia tikslumo ar patikimumo atsisakymą. Mūsų pritaikytas Difon pjovimas lazeriu yra sukurtas jūsų didžiausioms, storiausioms ir sudėtingiausioms dalims – nuo ​​6000 mm konteinerių plokščių iki 60 mm mašinų pagrindų – ir mes jas gaminame taip pat gerai, kaip ir mažesnius komponentus. Naudojame specialią įrangą, išmanias darbo eigas, griežtus kokybės patikrinimus ir pritaikytą pagalbą, kad jūsų didelės dizaino idėjos taptų tikromis, paruoštomis naudoti dalimis. Statyti sunkiąją techniką? Projektuojate architektūrinius metalo dirbinius? Konteinerių gamyba? Esame pasiruošę padėti patenkinti jūsų didelio masto pjovimo lazeriu poreikius. Susisiekite su mūsų komanda šiandien ir pasikalbėkite apie savo didelio formato lakštinio metalo poreikius, paprašykite savo dizaino pavyzdžio arba suplanuokite apsilankymą mūsų objekte – galite pamatyti, kaip veikia mūsų 8000 W lazerinės mašinos ir didelio formato darbo eiga.
